Detektor vršnog napona za generator sinusnog signala

Nedavno sam napravio generator sinusnog signala od 1 kHz s podesivom amplitudom. Radi odlično i dobro služi za ispitivanje i popravak audio pojačala. Pomislio sam da bi bilo zgodno ugraditi mali panelni voltmetar koji bi pokazivao izlazni napon.

Popravak panelnih voltmetara

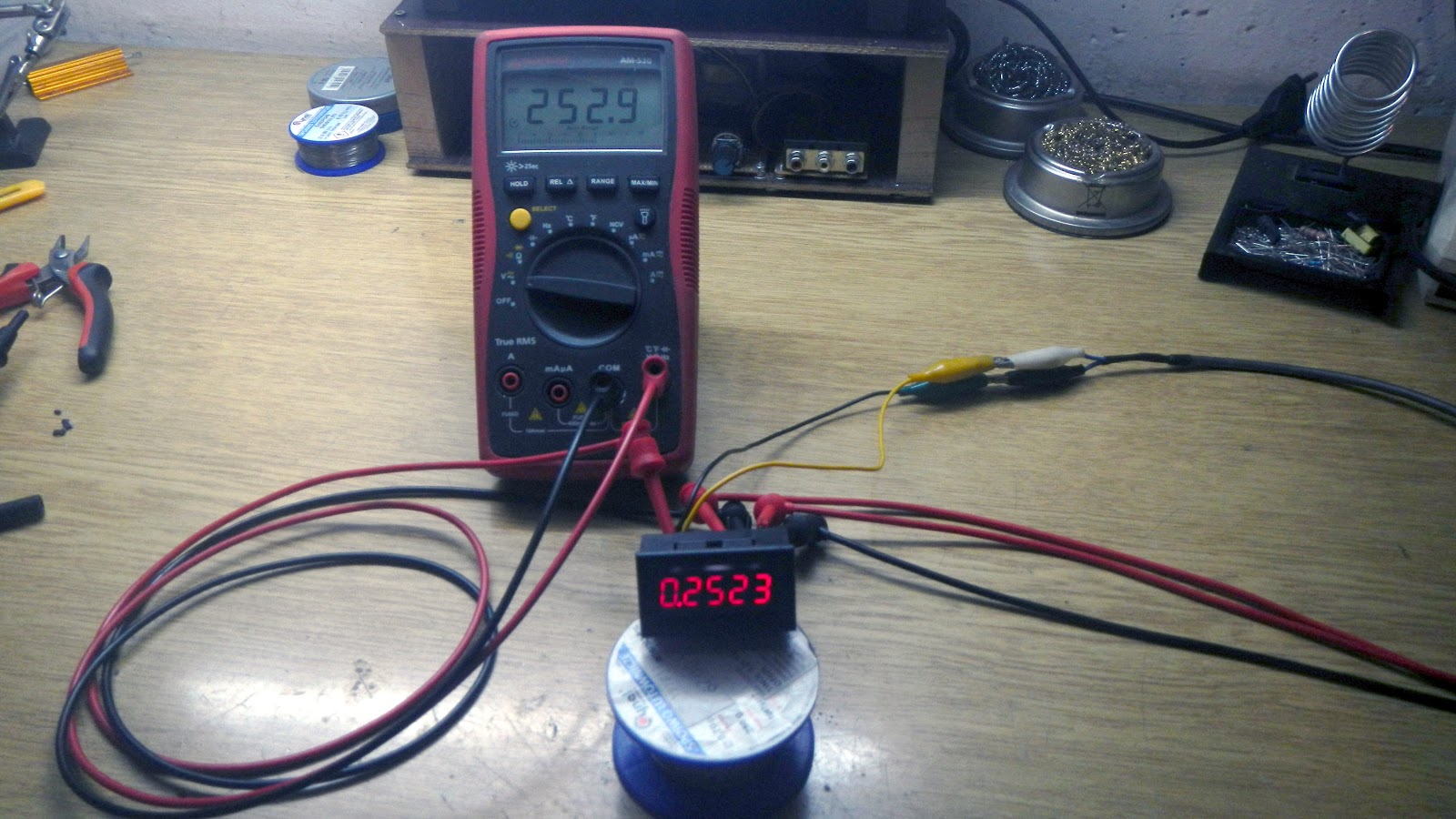

Preko eBaya kupio sam pet panelnih voltmetara, a dva su ubrzo prestala raditi. Odlučio sam istražiti što im se dogodilo i jedan od njih ugraditi u generator.

Na voltmetru je pregorio stabilizator napona od 3,6 V. Uklonio sam ga, a na mjesto njegova izlaznog pina zalemio žicu na koju sam doveo napon od 3,6 V. Voltmetar je proradio.

Detektor vršnog napona

Time posao nije gotov. Ovakav voltmetar mjeri samo istosmjerni napon, pa sinusni signal prvo treba pretvoriti u istosmjerni. Najbolje je to napraviti detektorom vršnog napona, a za njega je dovoljno operacijsko pojačalo µA741.

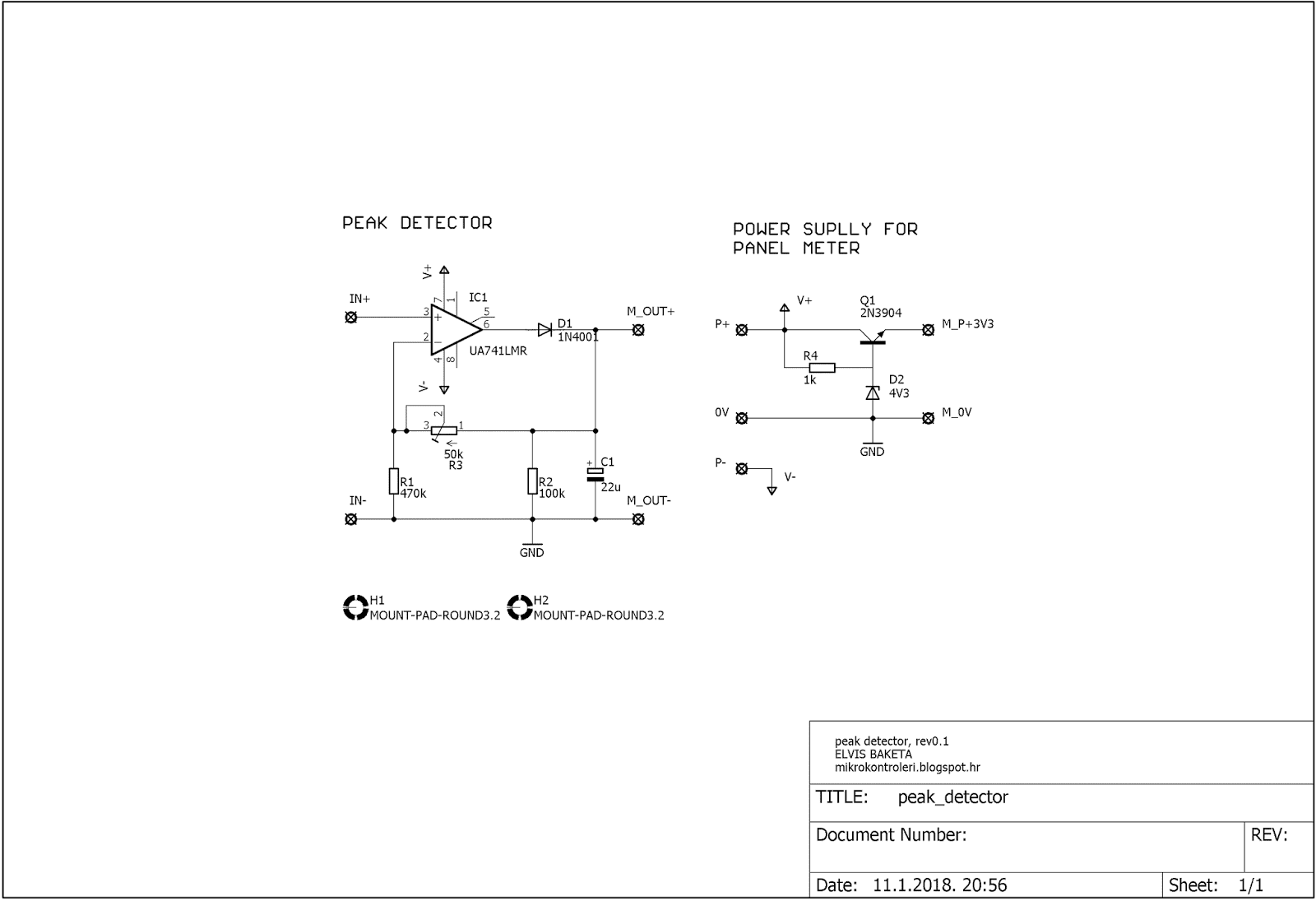

Operacijsko pojačalo preko diode D1 puni kondenzator C1 (22 µF) na vršnu vrijednost ulaznog napona. Povratna veza uzima se s kondenzatora, a ne s izlaza pojačala, pa pad napona na diodi ne utječe na rezultat. Trimerom R3 podešava se pojačanje i tako kalibrira očitanje. Otpornik R2 (100 kΩ) polako prazni kondenzator (vremenska konstanta je oko 2 s), pa očitanje prati i smanjenje amplitude.

Napajanje voltmetra

Umjesto pregorjelog stabilizatora, voltmetar napaja jednostavan stabilizator s tranzistorom 2N3904 i Zenerovom diodom od 4,3 V. Na emiteru tranzistora napon je za oko 0,7 V niži od Zenerova, dakle približno 3,6 V.

Nedostatak

Uređaj dobro radi, ali ima nedostatak: mjeri samo pozitivnu vršnu vrijednost. Zasad ću ga ostaviti takvog, a u budućnosti planiram napraviti sklop koji mjeri i pozitivnu i negativnu vršnu vrijednost.
